简介
ZK-RFID406是一款高性能的超高频电子标签固定式读写器，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识别率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

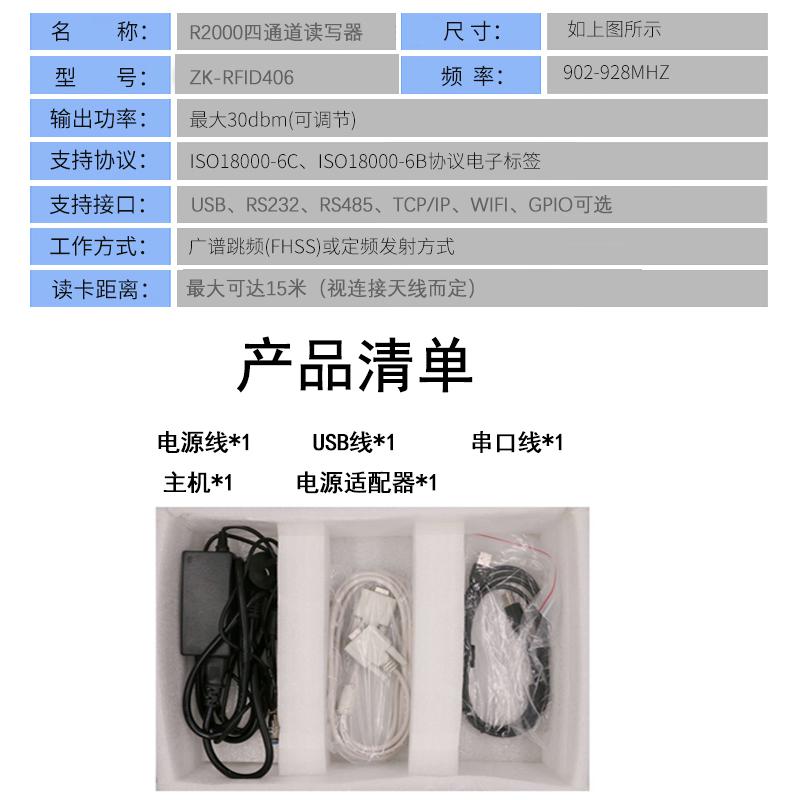

特点
l 完全自主知识产权设计；
l 基于Impinj R2000读写引擎设计；
l 充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签；
l 工作频率860~868MHz/902~928MHz(可以按不同国家或地区要求调整)
l 以广谱跳频(FHSS)或定频发射方式工作；
l 输出功率达至33dBm（可调）；

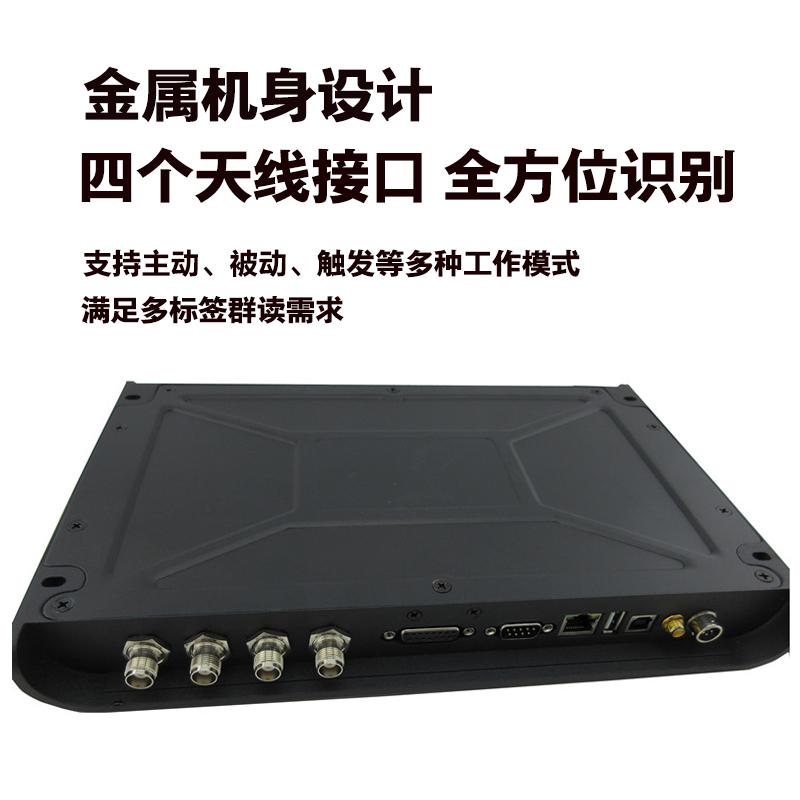

l 4个外接TNC天线接口，支持天线自动微调谐和天线失效检测；；
l 支持主动、应答、触发、实时询查等多种工作模式；
l 支持内部800张标签（最大EPC长度496bits）缓存；
l 支持EPC和TID两种防冲突模式；
l 低功耗设计，单＋9V电源供电；
l 支持RS232、RJ45（TCPIP）、WiFi（选配）等多种通讯接口，可选配POE网络供电；
l 高可靠设计，满足严苛工作环境要求；
l 支持Firmware在线升级，可定制内嵌WinCE或Linux操作系统版本。
电特性
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 16 | V |
工作温度 | TOPR | -10～+60 | ℃ |
贮藏温度 | TSTR | -20～+75 | ℃ |
l 极限参数
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
项目 | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC | 8 | 9 | 12 | V |
工作电流 | IC | 800 | 1500 | mA | |
工作频率 | FREQ | 902 | 928 | MHz | |
尺寸 | Size | 310x210x41 | mm |
1．电源接口 J1
序号 | 符号 | 描述 |
2 | PWR | +9V电源 |
4 | GND | 地 |
1,3 | NC | 保留 |
2．WiFi天线接口J2 （SMA Female）
3．USB接口J3 （Slave）
4．USB接口J4 （保留）
5．RJ45网络接口J5
6．RS232串行通讯接口J6（DB9 Female）
序号 | 符号 | 描述 |
1 | NC | Reserved |
2 | TXD | 串行通讯数据输出端 |
3 | RXD | 串行通讯数据输入端 |
4 | NC | Reserved |
5 | GND | 地 |
6 | NC | Reserved |
7 | NC | Reserved |
8 | NC | Reserved |
9 | NC | Reserved |
7. 通用输入输出接口GPIO J7（DB15 Female）
序号 | 符号 | 描述 |
1 | Output1 | 通用输出口1 |
2 | Output2 | 通用输出口2 |
3 | Output3 | 通用输出口3 |
4 | Output4 | 通用输出口4 |
5 | Input1 | 通用输入口1（内部通过47K电阻下拉到地） |
6 | Input2 | 通用输入口2（内部通过47K电阻下拉到地） |
7 | Input3 | 通用输入口3（内部通过47K电阻下拉到地） |
8 | Input4 | 通用输入口4（内部通过47K电阻下拉到地） |
9 | TGIN | 触发输入端（内部通过10k电阻上拉到+5V） |
10 | R+ | RS485接口R+端 |
11 | R- | RS485接口R-端 |
12 | GND | 信号地 |
13 | NC | 内置继电器常闭端 |
14 | NO | 内置继电器常开端 |
15 | CM | 内置继电器公共端 |
8．TNC天线1-4接口 J8～J11
9．指示灯
序号 | 符号 | 描述 |
