l 完全自主知识产权设计；
l 充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签；
l 工作频率902～928MHz(可以按不同国家或地区要求调整)
l 以广谱跳频(FHSS)或定频发射方式工作；

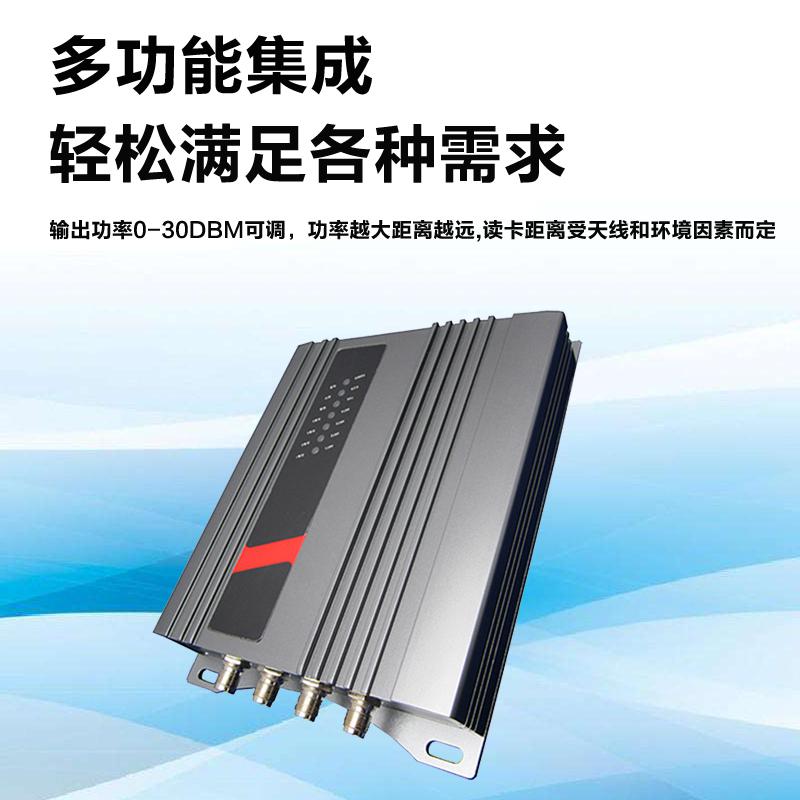

l 输出功率达至30dBm（可调）；
l 4个外接TNC天线接口；
l 支持主动、应答、触发等多种工作模式；
l 支持EPC和TID两种防冲突模式；
l 低功耗设计，单＋9V电源供电；
l 支持RS232、RS485和TCPIP网络等多种用户接口；
l 内置蜂鸣器和指示灯；
l 高可靠设计，满足严苛工作环境要求；

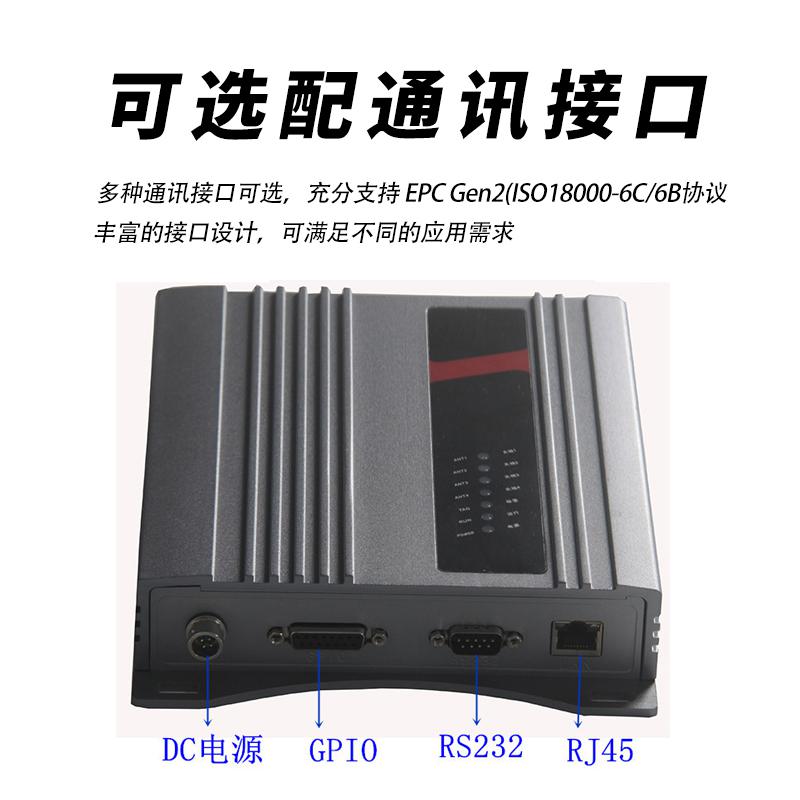

1．电源接口DC JACK
序号 | 符号 | 描述 |
Central | PWR | 正9V电源 |
Outer | GND | 地 |
2．通用输入输出接口GPIO （DB15 Female）
序号 | 符号 | 描述 |
1 | Output1 | 通用输出口1 |
2 | Output2 | 通用输出口2 |
3 | Output3 | 通用输出口3 |
4 | Output4 | 通用输出口4 |
5 | Output5 | 通用输出口5 |
6 | Output6 | 通用输出口6 |
7 | Output7 | 通用输出口7 |
8 | Output8 | 通用输出口8 |
9 | TGIN | 触发输入端（内部通过10k电阻上拉到+5V） |
10 | R+ | RS485接口R+端 |
11 | R- | RS485接口R-端 |
12 | GND | 信号地 |
13 | NC | 内置继电器常闭端 |
14 | NO | 内置继电器常开端 |
15 | CM | 内置继电器公共端 |
3．串行通讯接口RS232 （DB9 Male）
序号 | 符号 | 描述 |
1 | nc | Reserved |
2 | TXD | General Output2 |
3 | RXD | General Output3 |
4 | nc | Reserved |
5 | GND | 信号地 |
6 | nc | Reserved |
7 | nc | Reserved |
8 | nc | Reserved |
9 | nc | Reserved |
4．TCPIP网络接口RJ45
5．TNC天线接口 ANT1~ANT4
6．指示灯 LED1~LED7
序号 | 符号 | 描述 |
1 | LED1 | 天线1工作指示 |
2 | LED2 | 天线2工作指示 |
3 | LED3 | 天线3工作指示 |
4 | LED4 | 天线4工作指示 |
5 | LED5 | 检测到标签指示 |
6 | LED6 | 读写器工作指示 |
7 | LED7 | 电源指示 |
电特性
l 极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 16 | V |
工作温度 | TOPR | -10~+55 | ℃ |
贮藏温度 | TSTR | -20~+75 | ℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
项目 | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC | 8 | 9 | 12 | V |
工作电流 | IC | 600 | 1500 | mA | |
工作频率 | FREQ | 902 | 928 | MHz | |
尺寸 | Size |
