北京久威仓储设备有限公司（以下简称久威）于2013年7月份受邀，利用郑州宇通客车已有的原材料产品，为化工事业部、仪表事业部实施新建仓库统筹规划、新式物流仓储系统设计。宇通集团要求新规划的仓库物流系统需体现现代仓库物流的前瞻性、时效性和实用性。新建仓库位于郑州高新开发区东区，占地面积5184平方米，仓库有效高度9米，共规划16个区域。久威与相关部门历经6个月的反复商讨最终确定的货架类型、物流器具类和辅助构件等如下：

　　货架类型：钢结构平台、重型托盘货架支撑式阁楼货架、次重托盘货架支撑式阁楼货架、阁楼货架、重型悬臂货架和中型悬臂货架等六种形式。

　　物流器具类：折叠料框、物料架、发泡料工装等三种形式。

　　辅助构件：照明系统、液压平台、三步登高车、区域标示牌、隔离网等五种形式。

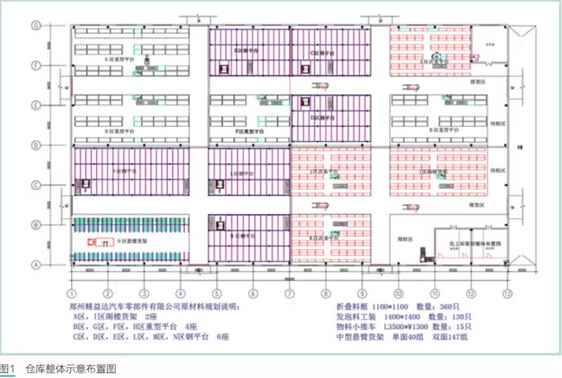

　　仓库整体示意布置图见图1。

　　一、货架类型

　　1.钢结构平台：是最常见的一种货架形式，空间由一层变为两层或者三层，空间得到充分利用。平台上、下方按照客户的要求进行规划。在本项目规划的16个区域中，有6个区域是钢结构平台，可见在实际应用中有一定的广泛性。随着国家2008年最新消防法的颁布，本项目中的楼板镂空面积达到60％，发生紧急火灾时，消防水可以通过楼板到达下方货物，而密闭式楼板无此功能。通常钢平台立柱的行间距和列间距距离≥3.5米，具体的立柱间距要参考下方摆放的产品特性而定，如本化工库要求摆放1.1米×1.1米的折叠料框，故立柱之间的距离是4420mm；仪表库摆放中型悬臂货架，故立柱之间的距离是5470mm，见图2。

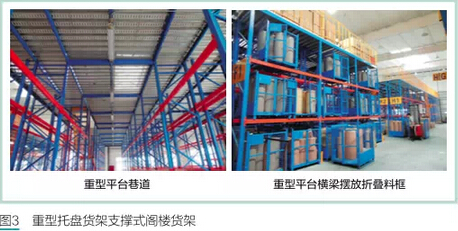

　　2.重型托盘货架支撑式阁楼货架：下层是重型托盘货架，存放托盘货物或者折叠料框货物。为充分利用重型托盘货架顶端空间区域，搭建二层平台，新建平台可摆放散件物品或其它非规则异形物品。货物向二层平台提升的方法有三种：一是利用升降设备，如液压升降平台；二是在护栏处预留一对开门，利用叉车进行货物的提升；三是利用输送皮带进行货物输送。重型托盘货架的巷道宽度一般在2.6米左右，满足配套叉车直角堆垛宽度2.3米左右的要求。各类堆垛车和前移式叉车是相配套的作业装备。托盘货架支撑式阁楼货架是托盘货架和阁楼货架二者揉合在一起的货架形式。本项目中的重型托盘货架单元规格是L2600mm×W1000mm×H4700mm，应用在4个区域。具体见图3。

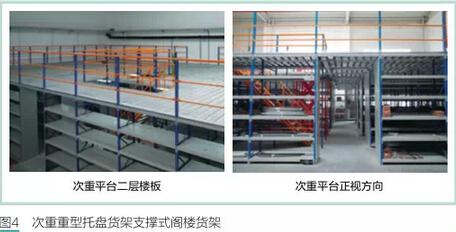

　　3.次重托盘货架支撑式阁楼货架：用于小件物品存储，每排货架预留存取货物通道，适合人工作业，货物摆放在层板上方，单元货架规格为L1740mm×W600mm/1200mm×H3000mm ，五层层板，两立柱承重300公斤，三立柱承重500公斤。为了充分利用上方空间区域，二层搭建开放式建筑平台铺设楼板，满足日后产能扩大、仓库增容要求。次重货架和重型货架的区别主要有两点：一是物流存取方式不同，次重货架依靠人工在巷道内作业，重型货架利用叉车来进行工作；二是摆放的产品特性不一样，次重货架下方是层板货架单元，货物的重量通常小于20kg，重型货架摆放托盘或者折叠料框，单元货物通常大于500kg。二者相同之处在于，都利用上方空间区域搭建开放式建筑平台，二楼货物提升方式也一样，均利用叉车、升降机、皮带方式进行输送。本项目有两座次重货架。具体见图4。

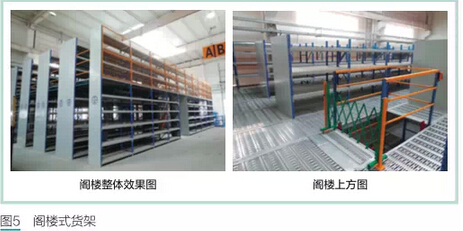

　　4.阁楼式货架：用货架的立柱本体做楼面支撑立柱，仓库管理人员可以在楼板行走并存取货物，一般设计成二层或者是三层，可节约土地和空间资源。为防止二层物品坠落，最外侧一行两立柱货架在二层安装护网。为达到整体阁楼的美观度要求，在柱片的最外侧和主通道两侧都安装侧封板，本项目阁楼货架的单元规格为L1740mm×W600mm/1200mm×H4900mm，九层层板。本项目有两座阁楼式货架，仪表库和化工库各一座。见图5。

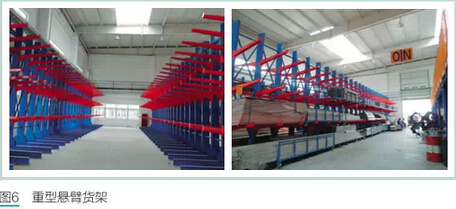

　　5.重型悬臂货架：适用于存放长物料、环形物料、板材，悬臂可以是单面也可以是双面，当物料较为零散的时候可配套物料架。本项目中单面悬臂货架规格为L1000mm×W2100mm×H5000mm，单臂的承重能力400kg，共计25组。双面悬臂货架规格为L1000mm×W3300mm×H5000mm，单臂承重能力400kg，共计25组，三层臂，连底四层。由于悬臂梁长达1600mm，为保证整体悬臂的结构安全，在两个结构要点上进行了特制处理：一是悬臂梁柱爪与立柱采用双插销板；二是悬臂的底座没有采用和立柱一样的轧制型材300mm×45mm×3.0mmC型槽，而是采用200mm×100mmH型钢，悬臂立柱直接端坐在H型钢翼板上方，可克服悬臂梁放载货物后产生弯矩，避免悬臂立柱向受力的一边倾斜。具体安装效果见图6。

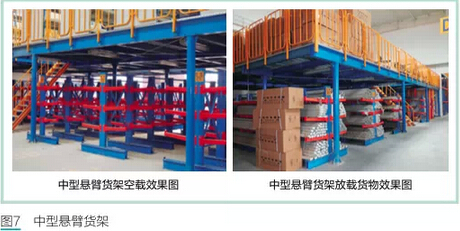

　　6.中型悬臂货架：存放的货物也是长形杆状物体，与重型悬臂货架配套侧向叉车存取货物不同，中型悬臂货架使用人工来存取货物，承重量较低，货架巷道较窄。本项目中单面中型悬臂货架规格为L1000mm×W1000mm×H2100mm，连底4层，数量40组，双面悬臂货架规格为L1000mm×W1600mm×H2100mm，连底4层，数量147组，悬臂梁的承重能力260kg/臂。为避免货物型材的表面与悬臂梁的表面在存取时发生摩擦，在悬臂梁表面粘贴EVA化工材料。安装效果见图7。

　　二、物流器具类

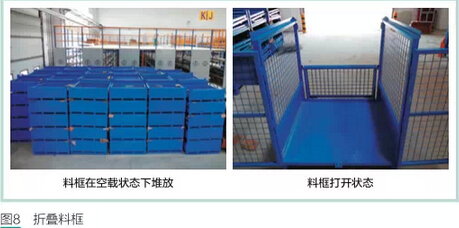

　　1.折叠料框：设计的总体思路要做到“精、小、巧、美”。“精”是指设计的关键部件构思巧妙，符合人体工程学原理，在日后反复使用的过程中，构件之间无明显干涉，在保证稳定的前提下，尽可能采用钢管、钢网来代替槽钢和实心钢。“小”是指料框符合工作现场的实际情况，在满足货物盛放的条件下，骨架所占的比例尽可能节约，节约空间资源。“巧”主要是指结构设计要灵巧，避免笨重感，能采用钣金的部件尽可能地避免采用焊接件，部件中可以使用模具冲压制作的尽量使用模具制作。“美”是指设计的部件如包角、插销、支撑板等在整体料框中比例恰当，且易清洁、易维护，避免突出尖角结构。同时料框的设计还要满足空载状态下可折叠堆垛、可上货架、可在展开的状态三层互相堆放等要求。宇通客车化工、仪表原材料库中，很多卷料直径在300mm左右，高度大约在1200mm，考虑到存储货物的方便性，前门设计为左右对开形式，后门为上下折叠样式，同时在前门的左边焊接A4纸标识。料框规格为L1100mm×W1100mm×H1350mm，数量360只。具体见图8。

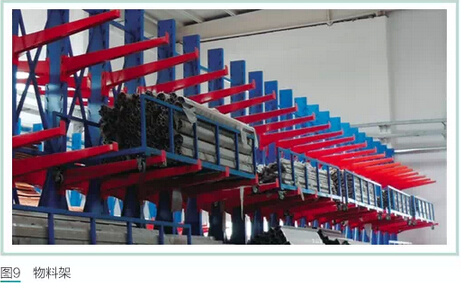

　　2.物料架：配合重型悬臂货架使用，可把部分短的杆件料放在物料架中，使用侧向叉车举升到悬臂梁上面。脚轮与整体框架采用螺栓连接，考虑日后客户脚轮损坏更换要求，本项目配套的都是万向6″向荣牌脚轮。此外，为保证整体框架放满货物后在叉车的运动过程中的稳定性，设计叉齿叉取时的接触点时，物料架的重心需落在两叉齿的中间部位。具体见图9。

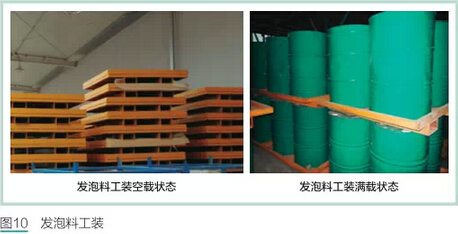

　　3.发泡料工装：用来存放聚氨酯发泡料桶，每一单元工装可摆放4只直径580mm、高度930mm的料桶，满载后可两层堆叠，工装的规格为L1400mm×W1400mm，每一工装托盘的承重能力为1000kg，数量130只，四周焊接80×40矩管用以限位。整体做工要求夯实、耐用、抗冲击力强。见图10。

　　三、辅助构件类

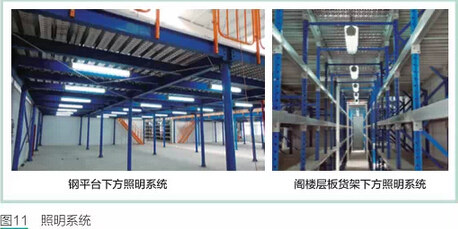

　　1.照明系统：部分阁楼、平台货架在铺设楼板后，屋顶的铝照灯不能给予下方充足的光线。本项目在14个区域共安装271盏双管防爆灯，所有管线都是φ20镀锌管，管线颜色与镀锌楼板的颜色一致。由于钢平台楼板下方是敞开区域，光线的色衰要小于阁楼层板货架，同样面积的钢平台安装灯的数量需少于阁楼层板货架。具体见图11。

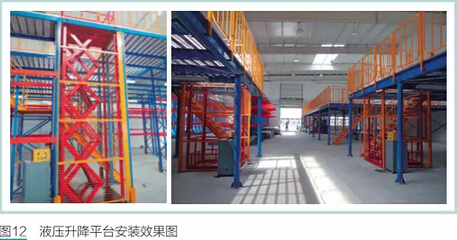

　　2.液压升降平台：所有的钢平台、重型托盘货架、次重托盘货架、阁楼货架，二层货物的运送都使用液压升降平台辅助设备。液压升降平台采用剪刀式结构。在原材料仓库做地面土建的前期，就与宇通项目部及时沟通，把液压升降平台本体所需坑的深度以及位置尺寸告知土建施工方，以保证阁楼货架巷道宽度、货架整排组装的累计误差都控制在一定范围内。货架安装时墨线起始边也是从液压平台边缘往四周推算。其中重型托盘货架的升高高度为4.7米，钢平台、阁楼货架、次重托盘货架升高高度为3米，平台面尺寸为L900mm(进货方向)×W1600mm，承重能力450kg。楼上和楼下都安装操控手柄，同时配套急停开关。安装效果见图12。

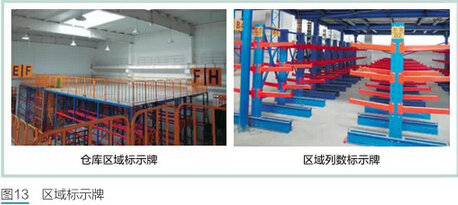

　　3.区域标示牌：主要功能是方便仓库管理人员迅速找到货物储存的物理地址。区域标示牌尺寸为1600mm×1000mm，用5mm的链条悬挂高度离地面5米左右，正反两面都粘贴即时贴。区域中的列数也用即时贴进行划分。具体见图13。

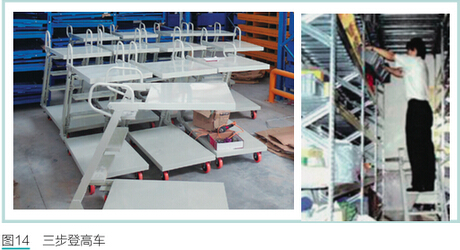

　　4.三步登高车：是阁楼货架、次重平台配套的取货工具。其规格为L1060×W530×H1040，下方设计3″万向脚轮两只，定向脚轮两只，既可用作物料搬运与周转的工具，又可用作登高取货的辅助工具。当有力作用在踏板上时，特殊的弹簧感应设计，会使支柱自动向下撑住地面，防止车体滑动，增强安全性。见图14。

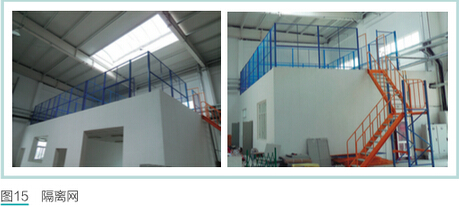

　　5.隔离网：布置在化工库的屋顶，用来存放不经常使用的泡料物品。楼顶距地面的高度为4.2米，设计面积为112平方米，分隔为3个区域，通过回转楼梯到达隔离网区域，隔离网的丝筋是3,0网目，50mm×50mm立柱，50mm×50mm×1.5mm方管，护网高度为2200mm。具体见图15。

　　四、小结

　　该项目于2013年7月立项， 2014年8月完成系统安装、调试，历时1年零一个月，现已全面交付客户使用，整体安装效果和功能达到了预期效果。
