设备功能和特点
设备配备CFSW-B800型搅拌摩擦焊专用CNC控制系统，可以实现一键式焊接操作。
5PP582.1043-00型10.4寸LCD触摸屏，宜人化专业搅拌摩擦焊中文HMI操作界面，采用标准工业数控编程语言，方便焊接编程。
手动及自动两种焊接操作模式。
恒位移和恒压力双模式控制方式。
可靠性CFSW-AMO-Ⅱ型中央集中润滑系统，实现各运动轴的中央控制间歇式自动润滑。
绿色节能LED工作照明装置。
设备特点
可实现铝、镁、铅、铜、钢、钛、金属基复合材料、异种金属等材料的高效焊接。
可实现自动化，设备能耗低，功效高，对作业环境要求低。
无需添加焊丝，不需要保护气体，成本低。
无污染、无烟尘、无辐射，安全绿色。
接头残余应力低，焊接变形小。
设备参数
设备型号 | FSW-LM-BS10/20 | FSW-LM-BM10/20 | FSW-LM-BL10/20/35 | ||
主轴zui大转速 | 3000/2500 rpm | 3000/2500 rpm | 2500/2500/2000 rpm | ||
功率 | 25/35 kw | 25/35 kw | 25/35/45 kw | ||
外形参数 | |||||
整机外形尺寸 | 长X宽X高 mm | 4500x3200x3000 | 6800x3400x3000 | 8400x4100x3600 | |
工作台尺寸 | 长X宽 mm | 1800x1100 | 2500x1600 | 3500x2100 | |
Z向焊接空间 | mm | 500/420 | 500/420 | 700/700/660 | |
工作参数 | |||||
zui大焊接厚度 | mm | 10/20 | 10/20 | 10/20/35 | |
焊接行程 | X轴 mm | 1600 | 2300 | 3300 | |
Y轴 mm | 1000 | 1400 | 2000 | ||
Z轴 mm | 300 | 300 | 500 | ||
B轴 | ±5° | ±5° | ±5° | ||
C轴 | ±360° | ±360° | ±360° | ||
移动速度 | X轴 mm/min | 6000 | 6000 | 6000/6000/3000 | |
Y轴 mm/min | 6000 | 6000 | 6000/6000/3000 | ||
Z轴 mm/min | 3000 | 3000 | 3000/3000/1500 | ||
安装要求 | |||||
总重量 T | 9/10 | 14/16 | 20/22/25 | ||
地基要求 混凝土硬化地面 | |||||
气源需求 压缩空气，压力 0.6MPa,气流量20L/min | |||||
可选配置：工件水雾冷却、高温合金焊接、视频jian控、自动上下料、自动工装、试验工装
应用领域
航空、航天、轨道交通
新能源电池托盘

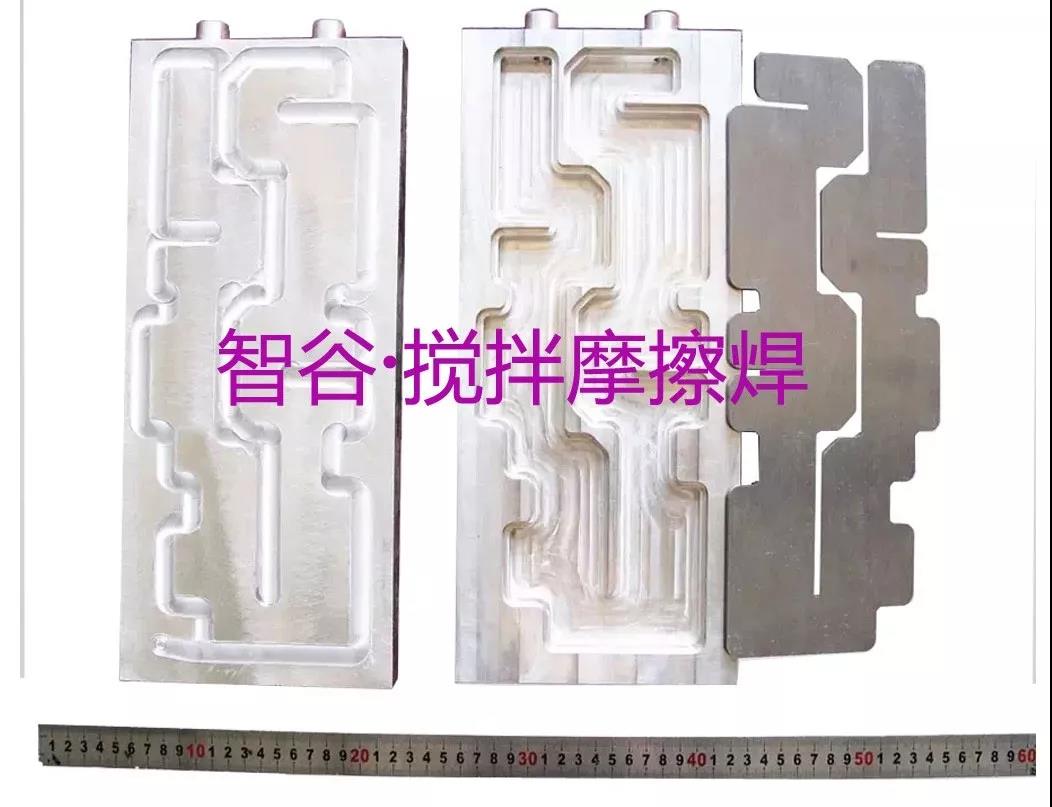

电子电力（散热器、热沉器……）
小型零件
铝合金产品焊接
搅拌摩擦焊接技术
智谷科技搅拌摩擦焊（Friction Stir Welding，FSW）是一种先进的固相焊接技术，焊接过程热输入量较小，金属不熔化，无元素烧损，能够保持母材的冶金性能，接头强度高，适用于铝、镁、钢、钛等金属材料，以及金属基复合材料的高质量连接。
